Résumé - Arbres binaires

pdf

Rappels : #

Un arbre binaire est soit :

• l’arbre vide,
• le triplet (e, g, d) où :
  • e est la valeur accrochée à l’arbre : l’étiquette
  • g est un arbre binaire, le sous arbre gauche,
  • d est un arbre binaire, le sous arbre droit.

Exemple #

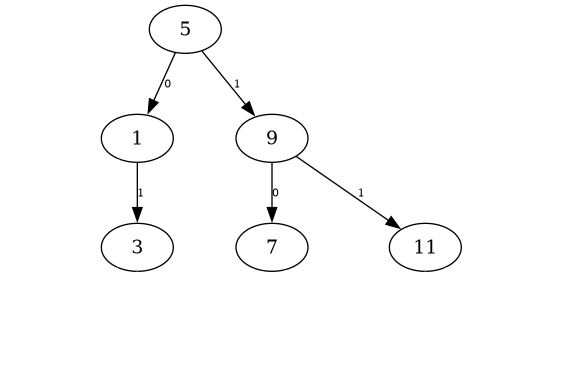

Un arbre binaire d’étiquette 5.

On n’a pas représenté les sous arbres vides accrochés aux feuilles.

Différentes implémentations #

Arbre binaire avec des tuples #

Voir ici

Cette démarche est très peu pratique. Les arbres ne sont pas mutables : il faut les créer “d’un coup”. C’est pénible à écrire à la main.

Arbre binaire avec une classe #

Voir ici

Taille et hauteur #

Taille #

La taille d’un arbre (binaire ou non) est son nombre de noeuds.

On la calcule récursivement pour un arbre binaire :

• 0 si l’arbre est vide,
• sinon c’est : 1 + la taille de gauche + la taille de droit

Dans l’exemple dessiné plus haut la taille est 6. (5, 3, 1, 9, 7, 11 : 6 éléments)

Hauteur #

Plusieurs définitions possibles. Un énoncé rappellera toujours la définition choisie, adaptez-vous.

1. Soit c’est le nombre maximal d’arcs entre la racine et les feuilles,
2. Soit c’est le nombre maximal de noeuds entre la racine et les feuilles,

Avec la définition 1, la hauteur de l’exemple est 2. Avec la définition 2 la hauteur de l’exemple est 3.

taille d’une feuille :

1. définition 1: 0
2. définition 2: 1

Taille d’un arbre vide :

1. définition 1: -1 (!!!)
2. définition 2: 0 (!!!)

Approche récursive de la définition 1 :

La hauteur est :

• -1 si l’arbre est vide,
• sinon c’est : 1 + max( hauteur de gauche, hauteur de droit )

Remarques :

• les deux définitions différent de 1.
• elles sont cohérentes pour l’usage qu’on en fait.

Différents parcours #

On distingue 4 parcours classiques sur les arbres binaires :

Largeur d’abord #

On visite l’arbre “de haut en bas”, “par niveaux successifs” et “de gauche à droite”.

Dans l’exemple ci-dessus, cela donne : 5, $\hspace{5mm}$1, 9,$\hspace{5mm}$ 3, 7, 11

Les espaces indiquent les différents niveaux

Préfixe, Infixe, Suffixe #

Ce sont trois parcours en “profondeur d’abord” dans lesquels l’étiquette est “visitée” à un moment différent :

Préfixe : e, g, d #

Visiter l’étiquette, parcourir gauche, parcourir droit.

Dans l’exemple : 5, 1, 3, 9, 7, 11 (en gras la différence avec un parcours en largeur d’abord)

Infixe : g, e, g #

Parcourir gauche, visiter l’étiquette, parcourir droit.

Dans l’exemple : 1, 3, 5, 7, 9, 11

Suffixe (en anglais postfix) : g, d, e #

Parcourir gauche, parcourir droit, visiter l’étiquette.

Dans l’exemple : 3, 1, 7, 11, 9, 5

Arbre binaire de recherche #

Les Arbres Binaires de Recherche (ABR) sont des arbres binaires dans lesquels les etiquettes sont rangées dans un certain ordre.

On distingue, selon le contexte, plusieurs définitions. Voici la plus courante :

Un arbre binaire est défini récursivement ainsi :

• l’arbre vide est un arbre binaire de recherche.

Sinon :

• les étiquettes du SAG sont toutes inférieures ou égales à l’étiquette de l’arbre,
• les étiquettes du SAD sont toutes supérieures à l’étiquette du SAD.
• les SAG et SAD sont encore des arbres binaires de recherche.

Remarques :

• Dans cette définition les ex-aequo sont acceptés. Ils sont alors rangés vers la gauche.
• Si on remplace inférieures ou égales par strictement inférieures alors il n’y a plus d’ex-aequo.

Exemple : l’arbre dessiné plus haut est un ABR. Le parcours infixe renvoie : 1 3 5 7 9 11

Définition équivalente #

Un arbre binaire est un arbre binaire de recherche si le parcours infixe renvoie les valeurs par ordre croissant.

C’est beaucoup plus simple à programmer.

Intérêt #

Un ABR est une structure très rapide pour tester la présence d’un élément dans une collection. Le principe est similaire à celui de la dichotomie (voir première).

Attention : en pratique cela ne fonctionne que si l’arbre est équilibré.

On trouve aussi facilement son plus petit élément (aller à gauche jusqu’en bas) ou son plus grand élément (à droite jusqu’en bas).

Implantation #

On repart d’une classe implantant les arbres binaires et on y ajoute quelques méthodes:

• contient(self, val) -> bool vrai ssi l’arbre contient une valeur,
• est_abr(self) -> bool (en théorie inutile…) qui renvoie vrai si l’arbre est un ABR
• inserer(self, val) qui insère une feuille en conservant la propriété de l’ABR.

On pourrait envisager “supprimer” mais c’est trop technique pour un résumé.

Voir ici

Déséquilibrage #

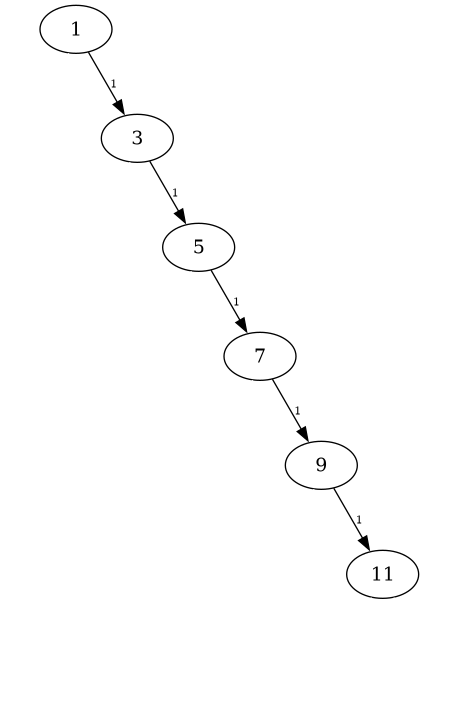

Selon l’ordre dans lequel on insère les éléments, on peut arriver à un arbre complètement filiforme.

Alors, la méthode contient perd tout son intérêt. Elle devient linéaire.

Si on parvient à maintenir l’équilibre de l’arbre alors la méthode contient est logarithmique.

Maintenir l’équilibre parfaitement est difficile à écrire. On emploie généralement des AVL mais leur implantation est HP.

Remarque : il existe beaucoup d’autres structures qui cherchent à maintenir une forme d’équilibrage sans trop ralentir l’insertion ou la suppression de valeurs. En particulier les “Red Black Tree”.
